首页 >> 产品中心>>>>变频电缆>>BPFFP3屏蔽变频电缆F46厚度0.45mm

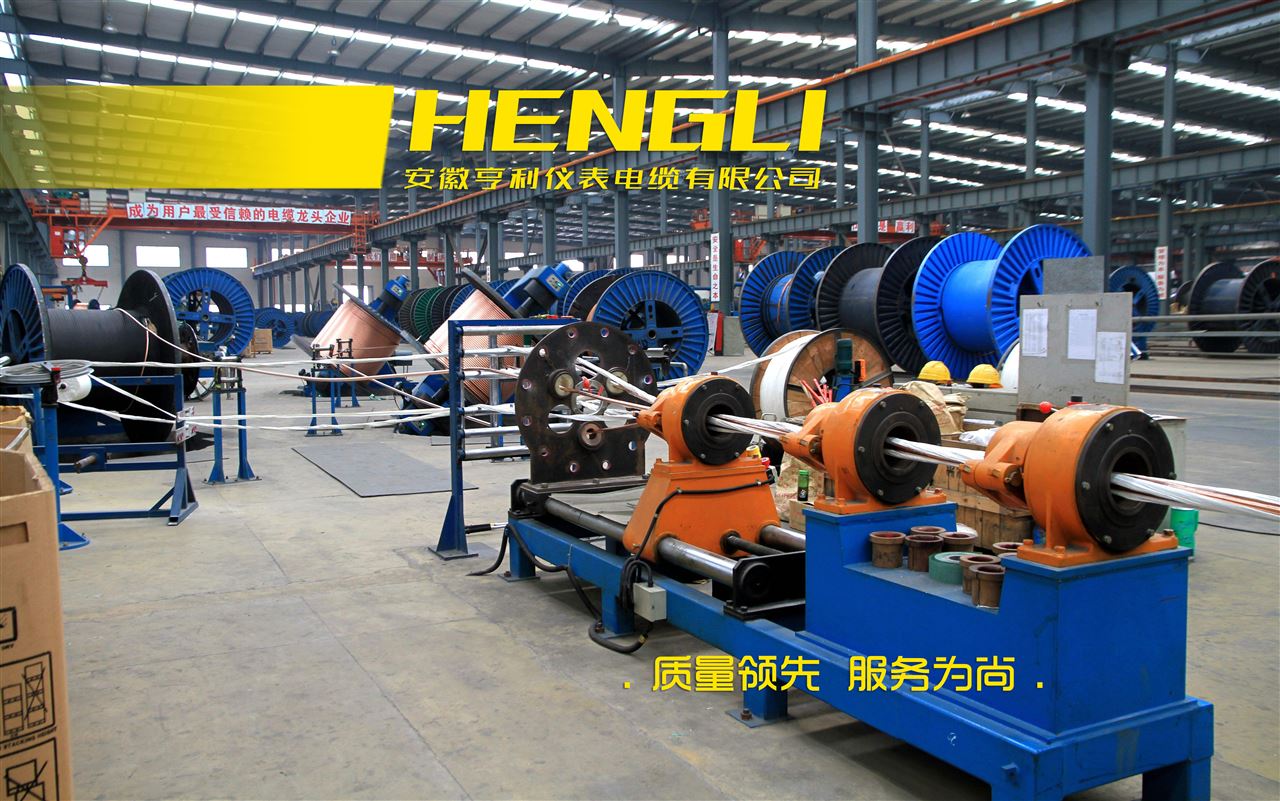

BPFFP3屏蔽变频电缆F46厚度0.45mm
点击放大
产品型号:
产品名称:
BPFFP3屏蔽变频电缆F46厚度0.45mm
产品报价:
7
产品特点:
BPFFP3屏蔽变频电缆F46厚度0.45mm
屏蔽结构的设计变频电机电缆的屏蔽一般采用总屏蔽,变频电机电缆屏蔽由分相屏蔽和总屏蔽构成,分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等,屏蔽层截面与主线芯截面按一定比例。
  BPFFP3屏蔽变频电缆F46厚度0.45mm的详细资料:

变频电缆与一般电力电缆的区别:变频电缆具有较低且均匀的正序和零序工作阻抗,有利于改善供电品质。具有较强的抗电磁干扰和抗雷击等特性。如果电缆的结构采用普通3+1芯,即三根主线芯和一根零线,这会使主线芯和零线的干扰和谐波电压不平衡。要使电缆能正常工作,必须增加电缆的绝缘水平。若采用3+3对称结构,那么由于导线互换效应及其对称平衡,可将干扰减小到低水平,因此采用3+3结构,比普通电缆具有优越性。对称3+3结构的变频电缆缆芯是互换的,有更好的电磁相容性,对抑制电磁干扰起到一定的作用,能抵消高次谐彼中的奇次频率,提高变频电机电缆的抗干扰性,减少了整个系统中的电磁辐射。采用对称3+3结构的变频电缆可以有效的防止高频轴电流的产生。变频电缆屏蔽层可抗电磁感应、接地不良和电源线传导干扰,减小电感,防止感应电动势过大。屏蔽层既起到抑制电磁波对外发射的作用,又可作为短路电流的通道,能起到中性线芯的保护作用。以普通的3+1型电力电缆为例,完整的三项供电系统,当三项电流平衡时,其中性线芯的电流为零;当高次谐波产生时,经过电缆的多次反射,便会出现对此的波峰与波峰或波谷与波谷相叠加的机会,电缆越长叠加机会越多表现得也就越明显。加之电缆这个大的电容本身对高次谐波就有着放大的作用,对于3+1型电缆,高次谐波产生的电流分量在中性线芯内无相位差,这样一来电流将会叠加成原分量的数倍,中性线芯在高频脉冲下很快就会被击穿。为了解决这个问题,我们将3+1型的电缆中的一芯分成了三份,以对称的方式做成3+3结构,这样,三个中性线芯的相位一次滞后一百二十度,形成了一个对称平衡的状态,使得电流不会型叠加,有效的减小了高次谐波对变频电缆的危害。此为变频电缆选择对称3+3结构的理由之一。变频电缆

变频电缆[1]的结构包括三根主线绝缘线、三根零线绝缘线,在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层,形成3+3线芯结构,使电缆具有较强的耐电压冲击性,能经受高速频繁变频时的脉冲电压,对变频电器起到良好的保护作用.
产品用途
变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。
变频电缆与一般电力电缆的区别
1.变频电缆具有较低且均匀的正序和零序工作阻抗,有利于改善供电品质。2.具有较强的抗电磁干扰和抗雷击等特性。
3.如果电缆的结构采用普通3+1芯,即三根主线芯和一根零线,这会使主线芯和零线的干扰和谐波电压不平衡。要使电缆能正常工作,必须增加电缆的绝缘水平。若采用3+3对称结构,那么由于导线互换效应及其对称平衡,可将干扰减小到很低水平,因此采用3+3结构,比普通电缆具有优越性。
4.对称3+3结构的变频电缆缆芯是互换的,有更好的电磁相容性,对抑制电磁干扰起到一定的作用,能抵消高次谐彼中的奇次频率,提高变频电机电缆的抗干扰性,减少了整个系统中的电磁辐射。采用对称3+3结构的变频电缆可以有效的防止高频轴电流的产生。
5.变频电缆屏蔽层可抗电磁感应、接地不良和电源线传导干扰,减小电感,防止感应电动势过大。屏蔽层既起到抑制电磁波对外发射的作用,又可作为短路电流的通道,能起到中性线芯的保护作用。
6.以普通的3+1型电力电缆为例,完整的三项供电系统,当三项电流平衡时,其中性线芯的电流为零;当高次谐波产生时,经过电缆的多次反射,便会出现对此的波峰与波峰或波谷与波谷相叠加的机会,电缆越长叠加机会越多表 现得也就越明显。加之电缆这个大的电容本身对高次谐波就有着放大的作用,对于3+1型电缆,高次谐波产生的电流分量在中性线芯内无相位差,这样一来电流将会叠加成原分量的数倍,中性线芯在高频脉冲下很快就会被击穿。为了解决这个问题,我们将3+1型的电缆中的1芯分成了三份,以对称的方式做成3+3结构,这样,三个中性线芯的相位一次滞后120°,形成了一个对称平衡的状态,使得电流不会型叠加,有效的减小了高次谐波对变频电缆的危害。此为变频电缆选择对称3+3结构的理由之一。

 各种电机在使用变频调速后,实现了电机的软启动,使电机工作平稳,电机轴承磨损减小,延长了电机使用寿命和维护周期。在变频调速技术在石油、冶金、发电、铁路、矿山等大功率电机中采用变频调速电机,可节电30%。近在家用电器同样也被广泛地应用。这就为变频电源与电机之间的连接线----变频电 缆提出了特殊的要求:  一、变频电缆的工作特点:  1.脉冲电压对绝缘的影响: 变频电源的频率调节范围较宽,不论频率高低,具有一个主频率的波形轮廓,它包含了许多高次谐波,作为一种行波经多次反射,幅值叠加可达到工作电压数倍,电缆越长,幅值越高,若电缆绝缘安全系数 不高,可能被击穿。 2.电缆本体对外发射电磁波: 一般变频家用电器为单相供电,长度很短,功率也较小,变频电源、连接电缆和变频电机一并设置在金属壳内,抑制了电磁波对外发射。但是在工业领域内,电机功率较大,连接变频电机和变频电源之间的电缆长度长,在工作时电缆就是高频电磁波向外发射的有效载体,对于周围邻近地区的广播通信将产生较大的干扰,有时情况也比较严重,称之为电磁波的环 境污染。  3.中性线电流的叠加:完整的三相正弦供电系统,当三相电流平衡时,其中性线的电流为零,若出现三次谐波,则三次谐波的电流分量在中性线内不存在相位差,所以直接叠加成分量得三倍。若变频原供电对象是三个单相变频电机,而且处于三相功率分布平衡状态,则中性线电流更大,中性线截面应不小于相截 面。

BPFFP3屏蔽变频电缆F46厚度0.45mm

 ZRC-BPVVP、ZRC-BPVVP2、ZRC-BPVVPP、ZRC-BPVVP3 BPGVFP2  BPGVFP2R  BPGVP  BPGVPP2 BPYJVP2-1KV  BPYJVP2-10KV ZR-BPTVP2VP2-1KV、BPTPLVPL ZRC-BPFFP、ZRC-BPFFP2.ZRC-BPFFPP2 BPGVFRP、BPGVFRP2 BPYJVFP2 ZR-BPGVFTP2,ZR-BPGGP12R



BPYJVTP2-TK 3 1.5~240
ZRBPYJVTP2-TK 3 1.5~240
BPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
BPYJVPX12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
ZRBPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35
ZRBPYJVPX12-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35

电缆结构设计与性能:结构概述:变频电缆因其特殊的使用环境及性能要求使得我们对其进行结构设计时要综合考虑,优化组成,就结构设计而言,主要从外界对变频电缆的影响以及变频电缆对外界的影响两个方面着手研究,同时还要考虑变频电缆的绝缘耐压、敷设空间、弯曲半径等等。一般来说,变频电缆主要有三种结构,E指接地线芯,其中性能好、稳定,选型首推的是3+3E芯型,本文将对此予以详细介绍。绝缘:船用变频电缆目前采用的绝缘材料主要是硬质乙丙橡胶和交联聚乙烯,二者的电气性能非常优越,有着较高的绝缘电阻常数,可承受较高的电压等级,尤其是承受变频电缆使用过程中高次谐波叠加造成电流过大引起的脉冲电压。为尽量减少变频电缆运行时与周围环境的相互干扰,增强电缆抗高次谐波,加强屏蔽作用,满足电磁兼容,使整个设备机组能够稳定工作,在电缆的结构设计上多采用芯对称结构的变频电缆。导体结构:由于变频电缆主要敷设的地点多为船舱内,使得变频电缆的敷设空间较小,这就要求在保证性能的基础上电缆的外径、重量、弯曲半径等尽量小。型结构是指变频电缆由三根载流绝缘线芯和三根绝缘接地线芯组成的电缆,其中载流线芯和接地线芯交叉绞合,组成对称结构。其综合考虑了如何解决外界设备对电缆的影响及电缆对设备的影响两方面的效果。

 一般型号有ZR-KVVP、ZR-KVV、ZR-KVVP22、ZR-KVV22P、ZR-KFFP、ZR-KFFRP、ZR-DJYP2VP2/22、ZR-DJYPVP22、ZR-JYPVP、ZR-RVV、ZR-KVVP2
变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。
使用条件
1、 额定电压U0/U:0.6/1KV.
2、  电缆导体长期允许温度为90度,短路时温度250度
3、  安装敷设环境温度不低于0度,固定敷设时环境温度不低于-10度.
4、  电缆允许弯曲半径不小于15D(D-电缆外径,mm)
产品性能
1、  BRYJVP12R、ZRBPYJVP12R型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。
2、  交联聚乙烯绝缘、耐温耐候性好。
3、  低传输阻抗,电磁兼容性好。
4、  低工作电容
5、  良好的抗干扰和低辐射性能。

 变频电缆,顾名思义为变频器电缆。是用来传输电能的,有着较高的电压等级。这就要求我们在设计变频电缆的结构时不单单要考虑外界环境对变频电缆的影响,由于其多数都敷设于室内,我们还要着重的考虑变频电缆对外界环境的影响。于是对于变频电缆的结构也就有了特殊的要求。虽然目前国内各大企业对变频电缆的结构说法不一,都相应的制定了自己的企业标准,但都比较倾向于对称
3+3的结构。相信在不久的将来就会得到统一。在此,笔者收集并总结了部分关于变频电缆对称3+3结构的资料,希望能对变频电缆的发展尽一份绵薄之力。
变频电缆目前选用了交联聚乙烯为绝缘材料,实际工作中承受的频率变化范围为
30~300HZ,变频电缆有着抵抗高次谐波、减小与外界环境相互干扰等优点,主要敷设的地点为室内,这使得变频电缆的运行与周围的供电或用电设备有了非常密切的关系,于是就需要有一种特殊的结构来解决这种复杂的相互关系。因此便产生了对称3+3的结构。下面将对其作具体的说明。电缆、固定绑丝、绑扎带、电缆标牌等设备运抵现场后,应认真做到下列检查:制造厂的技术文件应齐全,主要包括合格证或质保书、产品说明书。设备型号、规格应符合设计要求,且均应完好无损。对环境的要求,电缆层电缆桥架已安装完毕;电缆层内无积水垃圾等情况,符合敷设电缆的条件。主要施工方案:电缆敷设区域必须有足够的照明;电缆敷设的脚手架搭设符合规程、牢固可靠;桥架验收合格,其内部杂物清理干净;电缆按型号、规格到现场后,电缆堆放区域十米内无明火或易燃易爆物。编制电缆敷设明细表,确定电缆的型号规格、编号、敷设顺序. 规划电缆敷设路线图根据线路图结合现场实际情况来安排部署人员到位。在电缆的起点和终点或者关键部位上安排专业电工操作,其他地方就由其他非电专业工人员操作,由专业技术人员现场统一指挥。作业人员全员必须接受施工技术交底并办理交底签证手续。制定电缆敷设计划根据计划合理的安排日程进度。施工流程机具布置电缆盘布置、开盘检查电缆展放――电缆敷设、固定接头制作及附加安装技术、质量、安全要求:电缆敷设前参考电缆敷设明细表仔细校对电缆型号、规格,是否符合图纸要求。用摇表测量,电缆绝缘电阻大于一兆欧。在放线架处、各转角都需配备一台对讲机,以便随时联络。搬运电缆时,不应使电缆松散及受伤,电缆盘应按电缆盘上箭头所指方向滚动。电缆用人工牵引搬运,搬运人员要站在电缆的同一侧。电缆搬运时一定要听统一号令、统一步伐,速度要均匀,严禁奔跑。垂直运输时电缆的前端要有绳索牵引以防止电缆突然坠落伤人。展放过程中,要用放线架顺直展放,杜绝使电缆产生扭劲,每一处工作人员应严密监视电缆敷设情况,一旦有问题应立即停止牵引,并报告指挥、技术人员,待问题处理后,才继续展放。

 中压变频电缆工作原理:电压等级?
随着电力、电子技术及计算机技术的发展,交流电机变频技术日益完善并迅猛发展,中小容量低压变频已广泛应用,由于中、高压大容量交流电机需求的场合越来越多,这就要求变频电压等级必须进一步提高,目前工业领域中十千伏及以下中压电机采用变频调速越来越多。中压电机实现变频调速原理通常采用以下三种方案:高-低-高方案;高-低-低方案;高-高方案。这三种方案基本可以涵盖工业领域的各种应用及改造项目,总体而言方案高-低-高是目前使用常见的一种方案。这就要求在变频器和电机之间的电缆必须采用相应电压等级的中压变频电缆,下面简称中压变频电缆。?
    脉冲电压对绝缘的影响?
电机的调速基本原理为变频器给电机提供不同频率的电源,其频率范围可达一百到四百赫兹。这种频率变化电源在电缆传输中,具有一个主频率的波形轮廓,它包含了许多高次谐波,作为一种行波经多次反射,幅值叠加可达到工作电压数倍,电缆越长,幅值越高。为了使电缆能够安全长距离传输,这就要求中压变频电缆具有优异的绝缘性能和通过电缆结构的改变来抑制工作电压的累积倍数。对外围控制设备的影响?在现代工业领域,电气控制采用了大量的弱电控制。而由于提供了频率变化的电源,变化的电场在传输过程中就会产生变化的磁场,这样交替变化的电磁场就会对弱点设备造成影响,称为电磁波的环境污染。这就要求中压变频电缆具有良好的电磁屏蔽性能。

BPFFP3屏蔽变频电缆F46厚度0.45mm
